- 在安裝滾子鏈聯軸器時，可防止潤滑劑的飛濺和塵埃的侵入，以延長聯軸器的使用壽命。
因采用和軸成直角方向的分割形狀，更便于安裝和點檢。

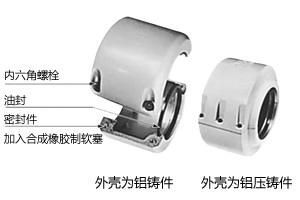

一、構造
- 外殼材質采用鋁壓鑄件或鋁鑄件，2分割體構造而成
- 接觸面上放有密封件（加入合成橡膠制軟塞）
- 附屬品： 4～6顆內六角螺栓和專用油封。
- 油封和密封件可以單品進行銷售?！鶟櫥蛣t需另行購入。
二、注意事項
以下的情況時，必須安裝外殼
- 高轉速使用
- 在塵埃等的磨損性環境中使用
- 在潮濕類等具有腐蝕性環境中使用

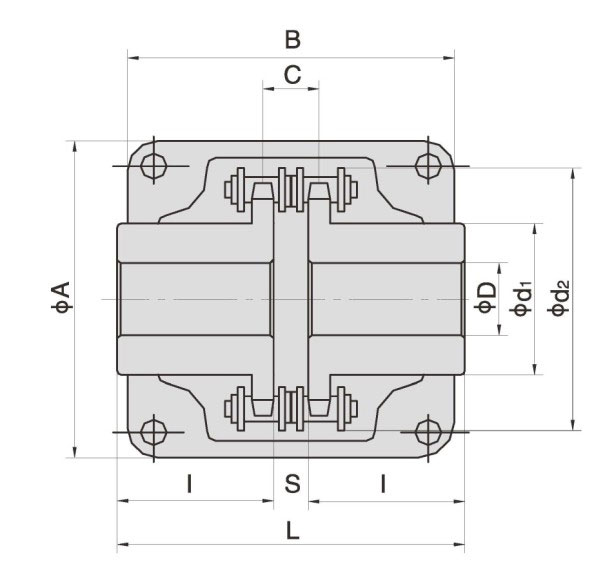

| 鏈條聯軸器型號 | 鏈條型號 | 孔徑D | 孔徑D | 尺寸 | 尺寸 | 尺寸 | 尺寸 | 尺寸 | 尺寸 | 慣量 | 重量 | 罩殼 | 罩殼 | 罩殼 |
| Min | Max | L | I | S | d1 | d2 | C | X10-3 | 尺寸 | 尺寸 | 重量 | |||
| mm | mm | mm | mm | mm | mm | mm | mm | kgf·m2 | kg | A mm | B mm | kg | ||
| KC-3012 | 06B-2X12 | 12 | 16 | 64.8 | 29.8 | 5.2 | 25 | 45 | 10.2 | 0.233 | 0.4 | 69 | 63 | 0.3 |
| KC-4012 | 40-2x12 | 12 | 22 | 79.4 | 36.0 | 7.4 | 35 | 61 | 14.4 | 1.020 | 0.8 | 77 | 72 | 0.3 |
| KC-4014 | 40-2X14 | 12 | 28 | 79.4 | 36.0 | 7.4 | 43 | 69 | 14.4 | 1.924 | 1.1 | 84 | 75 | 0.4 |
| KC-4016 | 40-2X16 | 14 | 32 | 87.4 | 40.0 | 7.4 | 50 | 77 | 14.4 | 3.285 | 1.4 | 92 | 75 | 0.4 |
| KC-5014 | 50-2X14 | 16 | 35 | 99.7 | 45.0 | 9.7 | 53 | 86 | 18.1 | 6.010 | 2.2 | 101 | 85 | 0.5 |
| KC-5016 | 50-2X16 | 16 | 40 | 99.7 | 45.0 | 9.7 | 60 | 96 | 18.1 | 9.720 | 2.7 | 111 | 85 | 0.6 |
| KC-5018 | 50-2X18 | 16 | 45 | 99.7 | 45.0 | 9.7 | 70 | 106 | 18.1 | 15.420 | 3.8 | 1.22 | 85 | 0.8 |
| KC-6018 | 60-2X18 | 20 | 56 | 123.5 | 56.0 | 11.5 | 85 | 128 | 22.8 | 40.210 | 6.2 | 142 | 106 | 1.2 |
| KC-6020 | 60-2X20 | 20 | 60 | 123.5 | 56.0 | 11.5 | 98 | 140 | 22.8 | 62.870 | 7.8 | 158 | 105 | 1.6 |
| KC-6022 | 60-2X22 | 20 | 71 | 123.5 | 56.0 | 11.5 | 110 | 152 | 22.8 | 93.450 | 10.4 | 168 | 117 | 1.8 |
| KC-8018 | 80-2X18 | 20 | 80 | 141.2 | 63.0 | 15.2 | 1.10 | 170 | 29.3 | 142.03 | 12.7 | 190 | 129 | 2.5 |
| KC-8020 | 80-2X20 | 20 | 90 | 145.2 | 65.0 | 15.2 | 120 | 186 | 29.3 | 204.90 | 16.0 | 210 | 137 | 2.9 |
| KC-8022 | 80-2X22 | 20 | 100 | 157.2 | 71.0 | 15.2 | 140 | 202 | 29.3 | 341.17 | 20.2 | 226 | 137 | 3.6 |
| KC-10020 | 100-2X20 | 25 | 110 | 178.8 | 80.0 | 18.8 | 160 | 233 | 35.8 | 646.29 | 33.0 | 281 | 153 | 4.6 |
| KC-12018 | 120-2X18 | 35 | 125 | 202.7 | 90.0 | 22.7 | 170 | 256 | 45.4 | 1075.71 | 47.0 | 307 | 181 | 6.2 |
| KC-12022 | 120-2X22 | 35 | 140 | 222.7 | 100.0 | 22.7 | 210 | 304 | 45.4 | 2454.5 | 72.0 | 357 | 181 | 8.0 |
